產品概述
本機是專為管子/管板全自動 TIG 焊接設計的專用機頭,適應一般管板形式的自動化 焊接??珊附犹间摗⒉讳P鋼等各種管子/管板接頭型式,包括平齊端接,伸出角接。 管子直徑范圍Φ16~70mm,可選擇采用自熔、填絲或是先自熔后填絲等焊接工藝,快 捷、省力。機頭的驅動采用進口的空心杯直流伺服電機,在轉速范圍內無級調速。所有的水、 電、氣的管、線均無纏繞。
該機頭與本公司生產的 aw400 型全位置程控焊接電源組成完整的管/板自動焊接 系統,可實現全位置 TIG 管/板焊接,達到理想的焊接效果,可得到高重現性。
性能特點

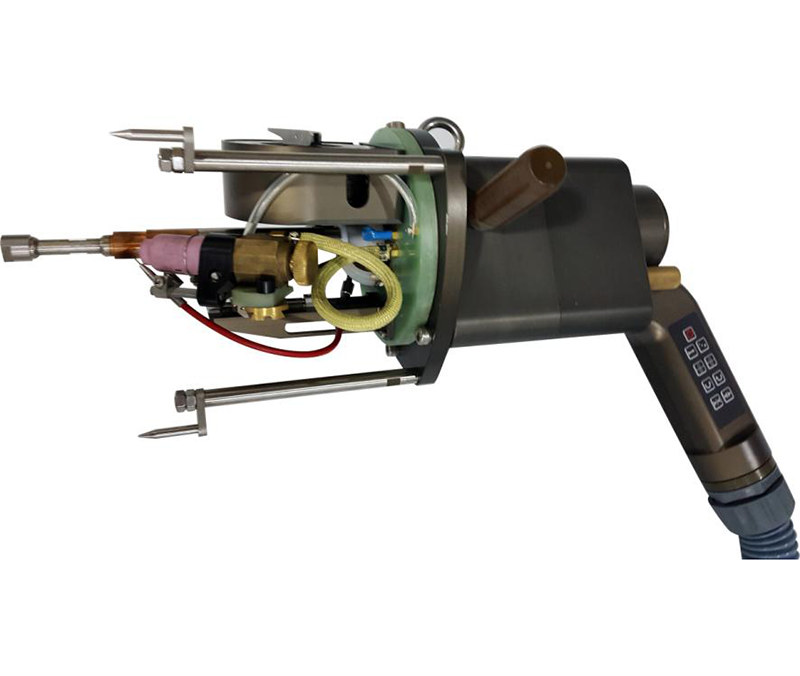

AT80 管板焊機頭
Ø 尤其適用于32mm(1.26英寸)以上大直徑管板焊接
Ø AT 80管板焊接機頭為全位置TIG焊接設計的專用焊頭,適用于16-80mm管外徑的全位置管板焊接。(更換機頭定位裝置,可將焊口范圍擴展到80mm)
Ø 可焊碳鋼、不銹鋼、鈦合金等合金材質;管板接頭形式可為管平頭和管伸出
Ø 主要應用于化工、食品、換熱器、空調、船舶、鍋爐、能源、軍工和核電等行業
Ø 旋轉無纏繞結構,芯軸實現水、電、氣自動分配,焊槍輕便化且暫載率高,300A時暫載率達60%
Ø 定位方式可為氣動彈性?shī)A頭定位或操作架定位,對大管徑或小管徑管板焊都適用
Ø 一體式送絲機可實現無纏繞送絲,送絲機構具有校直功能,焊絲能夠準確進入熔池
Ø 具有手功及自動弧長功能
Ø 手柄上配備操作按鈕
技術參數
可焊材質
|
碳鋼、不銹鋼、鈦合金(需選配托罩)
|
可焊管徑
|
Φ16~Φ60(5/8″~2 1/2″)
(可選配擴展到Φ89)
|
管板形式
|
管伸出、管平齊
|
鎢極直徑
|
¢2.4(標配)、¢3.2
|
焊絲直徑
|
¢0.8、¢1.0
|
旋轉速度
|
0.37~7.39
|
焊炬傾角
|
0º~30º可調
|
弧長調節間距
|
18
|
最大送絲速度
|
1800
|
保護氣體
|
氬氣
|
冷卻方式
|
水冷
|
冷卻流量(ml/min)
|
≥600
|
額定電流
|
300A 暫載率 60%
|
重 量
|
12(不含電纜)
|
外形尺寸
|
550×290×510
|
